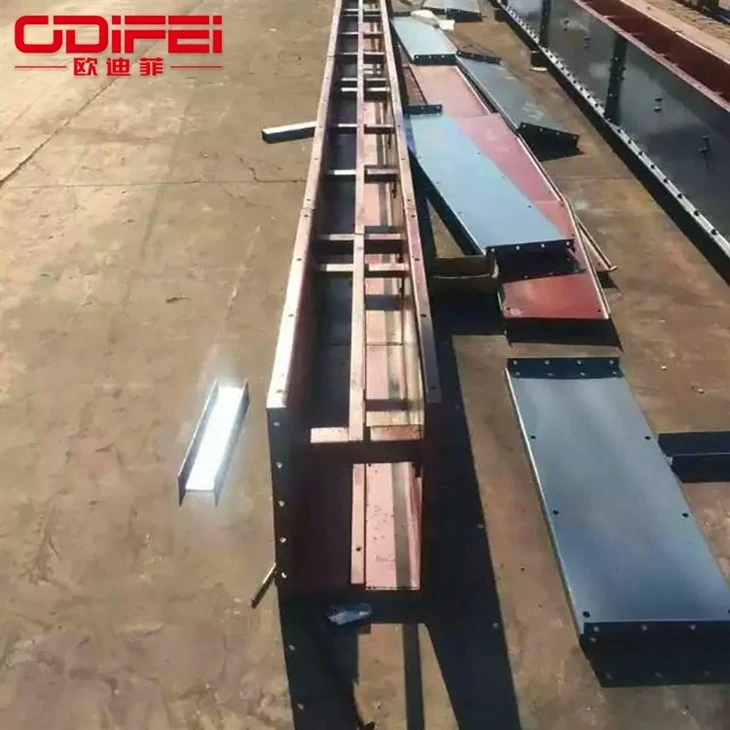

สายพานลำเลียงมีดโกน

สายพานลำเลียงมีดโกนแบบสายพานคือรางเปิดที่ใช้เป็นส่วนแบริ่งสำหรับถ่านหิน gangue หรือวัสดุ และเครื่องขูดได้รับการแก้ไขบนโซ่ (ประกอบด้วยโซ่มีดโกน) เป็นตัวดึง

1. ความสามารถในการลำเลียงขนาดใหญ่

2. การใช้พลังงานต่ำ ด้วยความช่วยเหลือของแรงเสียดทานภายในของวัสดุ วัสดุที่ผลักจะถูกดึง และงานสูงสุดที่ทำโดยชิ้นส่วนที่เคลื่อนไหวจะกลายเป็นงานที่มีประสิทธิภาพ เมื่อเทียบกับสกรูลำเลียง ช่วยประหยัดพลังงานไฟฟ้าได้ 30% - 60%

3. อายุการใช้งานยาวนานและต้นทุนต่ำ โลหะผสมเหล็กหรือเหล็ก 45# ใช้เป็นโซ่ลำเลียง และอายุการใช้งานปกติคือมากกว่า 5 ปี

4. ปิดผนึกและปลอดภัย ตัวเครื่องปิดสนิททั้งเครื่อง

5. รูปแบบกระบวนการที่ยืดหยุ่น สามารถขนขึ้นเนินหรือเฉียงได้

ประเภทของเครื่องขูดที่ใช้ในสายพานลำเลียงเครื่องขูดส่วนใหญ่จะจำแนกตามรูปร่าง ฟังก์ชั่น วิธีการติดตั้ง และลักษณะของวัสดุที่ใช้กับเครื่องขูด เครื่องขูดประเภทต่างๆ จะกำหนดประสิทธิภาพในการลำเลียง สถานการณ์ที่เกี่ยวข้อง และสภาพการสึกหรอ

ลักษณะวัสดุ:

น้ำหนักเบาและนุ่ม → แนะนำให้ใช้เครื่องขูดรูปตัว U-

ควรใช้ที่ขูดหรือที่ขูดที่มีความชื้นและเหนียว → -รูปทรง AV หรือที่เคลือบสารกันติด-

เครื่องขูดที่มีฤทธิ์กัดกร่อนสูง → รูปตัว O- หรือรูปตัว H - ที่ทำจากวัสดุที่ทนทานต่อการสึกหรอ-

เงื่อนไขการลำเลียง:

มุมเศษหรือการลำเลียงแนวตั้ง → ต้องใช้เครื่องขูดแบบกริด-

ความจุสูง → เลือกเครื่องขูดรูปตัวยู-หรือขนาดใหญ่พิเศษ

เปลี่ยนง่าย → การออกแบบใบมีดภายนอกที่เปลี่ยนได้

เอ็มซี, เอ็มแซด, จีเอสแซด, จีเอสแอล
แบบอย่าง		12	16	18	20	25	30	32	35	40	50	60	63
ความกว้างของช่อง (มม.)		120	160	180	200	250	300	320	350	400	500	600	630
โซ่มีดโกน	ความยาวของแต่ละอัน (มม.)	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	ความเร็วของเส้น m/s	0.1 - 0.183	0.133 - 0.183			0.283- 0.25	0.21-0.26		0.26-0.206			0.25-0.35
ความสามารถในการลำเลียง (m³/h)		3.89 - 5.17	9.22 - 12.67	10.37 - 14.25	12.8 - 17.16	33 - 36	36.29- 44.39	38.7 - 47.92	56.7 - 69.4	64.8 - 79.3	90 - 110.16	118.8 - 166.32	124.74 - 174.64
ระยะลำเลียง (ม.)		แนวตั้ง 20 แนวนอน 25
กำลังมอเตอร์ (กิโลวัตต์)		2.2-22

(1) ระบบส่งกำลัง

ระบบส่งกำลังประกอบด้วยมอเตอร์ ตัวลด และข้อต่อ ซึ่งเป็นส่วนส่งกำลังของสายพานลำเลียงแบบมีดโกน เค้าโครงของระบบส่งกำลังมีสองรูปแบบพื้นฐาน ได้แก่ แบบแนวตั้งและแนวนอน และยังสามารถปรับได้ตามตำแหน่งของไซต์งานอีกด้วย เพื่ออำนวยความสะดวกในการติดตั้ง แชสซีสำหรับติดตั้งมอเตอร์และตัวลดได้รับการออกแบบภายใต้อุปกรณ์ส่งกำลัง

(2) กรอบจมูก

หน้าที่หลักของโครงจมูกคือการรองรับชุดล้อส่วนหัว

(3) ช่องกลาง

ร่องกลางเป็นส่วนหลักของสายพานลำเลียงมีดโกน และมีหน้าที่รองรับวัสดุและนำทางโซ่มีดโกน

(4) หางท้าย

ส่วนท้ายรองรับชุดล้อท้ายและอุปกรณ์ปรับความตึงเป็นหลัก

(5) ชุดประกอบล้อท้าย

ชุดล้อหลังประกอบด้วยเพลา เฟือง และลูกปืน

เค้าโครงกระบวนการของสายพานลำเลียงแบบขูดเป็นกุญแจสำคัญในการปรับตัวให้เข้ากับสถานการณ์การผลิตที่แตกต่างกัน และส่วนใหญ่จัดประเภทตามบทบาทในการไหลของกระบวนการ เส้นทางการลำเลียง และการเปลี่ยนแปลงทิศทาง ต่อไปนี้เป็นวิธีโครงร่างกระบวนการทั่วไปบางประการ:

เค้าโครงกระบวนการของสายพานลำเลียงแบบขูดสะท้อนถึง "ความยืดหยุ่น" และ "ความสามารถในการปรับตัว" ตั้งแต่เส้นแนวนอนธรรมดาไปจนถึงความลาดเอียงรูปตัว "Z"- ที่ซับซ้อน ตั้งแต่-การขนส่งเดี่ยวไปจนถึงเครือข่ายการบรรจบกันและการผัน และแม้แต่การออกแบบพิเศษสำหรับระบบหมุนเวียนและรถรับส่ง แต่ละเลย์เอาต์ได้รับการออกแบบมาอย่างเหมาะสมที่สุดเพื่อแก้ปัญหาความท้าทายในการจัดการวัสดุเฉพาะ การออกแบบเลย์เอาต์ที่ประสบความสำเร็จเป็นผลมาจากการผสมผสานอย่างลงตัวของผังกระบวนการ การวางแผนพื้นที่ และคุณลักษณะของอุปกรณ์

เนื่องจากเงื่อนไขการใช้งานที่แตกต่างกัน พื้นที่การใช้งาน และความหนาของตะเข็บถ่านหิน ข้อกำหนดสำหรับความสามารถในการลำเลียงและความยาวของการวางจึงแตกต่างกันเช่นกัน ดังนั้นจึงมีสายพานลำเลียงมีดโกนหลายประเภทที่ผลิตและใช้ในประเทศและต่างประเทศ
