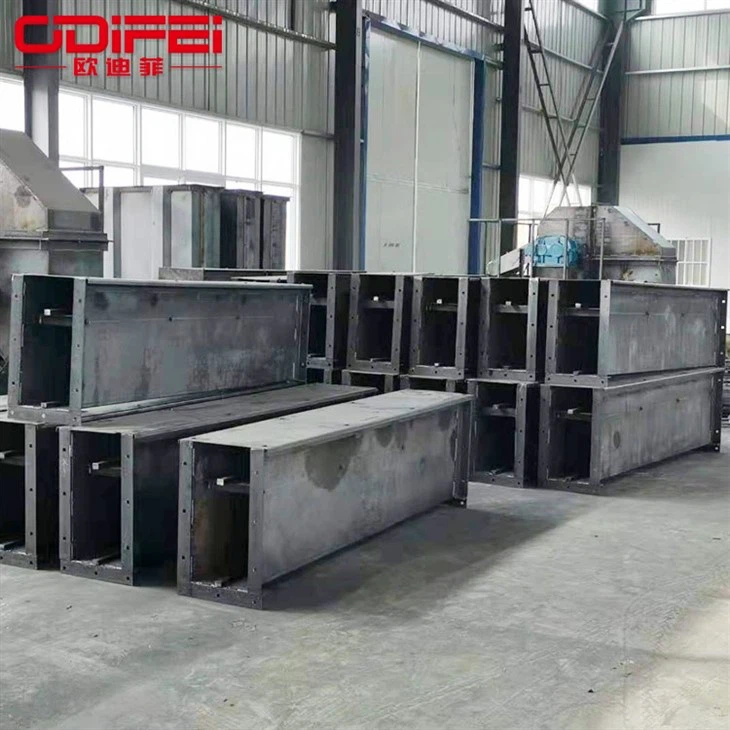

สายพานลำเลียงแบบรางน้ำ



สายพานลำเลียงแบบรางใช้ลักษณะของแรงเสียดทานภายในและแรงกดด้านข้างของวัสดุ วัสดุจะถูกดึงตามทิศทางการเคลื่อนที่ของโซ่ลำเลียงในช่องเครื่องจักร ซึ่งจะเพิ่มแรงดันภายในและทำให้มั่นใจในสถานะที่มั่นคงระหว่างชั้นวัสดุ มีการใช้กันอย่างแพร่หลายสำหรับการขนส่งผงและวัสดุเม็ดขนาดเล็กทุกชนิดในแนวนอนและเอียง

ผลิตภัณฑ์ซีรีย์สายพานลำเลียงราง Fu ถูกนำมาใช้กันอย่างแพร่หลายในโลหะวิทยา, วัสดุก่อสร้าง, พลังงานไฟฟ้า, อุตสาหกรรมเคมี, ซีเมนต์, ท่าเรือ, ท่าเรือ, ถ่านหิน, เหมืองแร่, เมล็ดพืชและน้ำมัน, อาหาร, อาหารสัตว์ และอุตสาหกรรมและแผนกอื่น ๆ







Fu Trough Chain Conveyor เรียกอีกอย่างว่า Trough Chain Conveyor

• โครงสร้างที่เรียบง่าย การปิดผนึกที่ดี การติดตั้งและบำรุงรักษาที่สะดวก และรูปแบบกระบวนการที่ยืดหยุ่น
• สามารถขนส่งได้ไม่เพียงแต่ในแนวนอนเท่านั้น แต่ยังเฉียงหรือแนวตั้งอีกด้วย
• สามารถใช้เครื่องเดียวหรือหลายเครื่องรวมกันได้
• สามารถเพิ่มวัสดุได้มากขึ้นและปล่อยวัสดุได้มากขึ้น
• เนื่องจากเปลือกปิดจึงสามารถปรับปรุงสภาพแวดล้อมการทำงานของคนงานได้อย่างมากและป้องกันมลภาวะต่อสิ่งแวดล้อม









แบบอย่าง	ความกว้างของช่อง(มม)	รายละเอียดในอุดมคติ(มม)	รายละเอียดสูงสุด 10%(มม)	ความสามารถในการลำเลียงขั้นพื้นฐาน(m³/h)						วัสดุ ความชื้น(ทฤษฎี)
				ความเร็วโซ่
				10	13.5	15	16	20	25	น้อยกว่าหรือเท่ากับ 5% ถึงมือจะบีบเป็นลูกบอลแล้วกระจัดกระจายหลังการขายก็ยังหลวมได้
FU150	150	<4	<8	6-7		9		12	15
FU200	200	<5	<10	12		18		22	27
FU270	270	<7	<15	16	20	25	30	35	45
FU350	350	<9	<18		40	55	70	90	130
FU410	410	<11	<21		50	80		120	175
FU500	500	<13	<25		100	140		160	240
FU600	600	<<15	<<30		150	190		230	310
FU700	700	<<18	<<32		200	250		310	400



บันทึก:

1. โซ่สามารถปรับแต่งได้: โซ่แหวน, โซ่แผ่น, โซ่ปลอม ฯลฯ

2. ประเภทต่างๆ ได้แก่: เครื่องขูดโซ่เดี่ยว- เครื่องขูดโซ่คู่- เครื่องขูดโซ่หลาย- ฯลฯ







(1) ระบบส่งกำลัง

ระบบส่งกำลังประกอบด้วยมอเตอร์ ตัวลด และคัปปลิ้ง ซึ่งเป็นส่วนส่งกำลังของสายพานลำเลียงแบบโซ่ราง เค้าโครงของระบบส่งกำลังมีสองรูปแบบพื้นฐาน ได้แก่ แบบแนวตั้งและแนวนอน และยังสามารถปรับได้ตามตำแหน่งของไซต์งานอีกด้วย เพื่ออำนวยความสะดวกในการติดตั้ง แชสซีสำหรับติดตั้งมอเตอร์และตัวลดได้รับการออกแบบภายใต้อุปกรณ์ส่งกำลัง

(2) กรอบจมูก

หน้าที่หลักของโครงจมูกคือการรองรับชุดล้อส่วนหัว

(3) ชุดประกอบหัวล้อ

ชุดประกอบล้อหน้าประกอบด้วยเพลาส่งกำลัง เฟืองโซ่ และชิ้นส่วนลูกปืน เฟืองเชื่อมต่อกับเพลาขับด้วยกุญแจ และกำลังที่ส่งออกโดยตัวลดจะถูกส่งไปยังโซ่มีดโกนผ่านเพลาขับและเฟือง เพื่อให้โซ่มีดโกนสามารถเคลื่อนที่เป็นวงกลมแบบปิดได้อย่างไร้ขีดจำกัด

(4) โซ่ขูด

โซ่มีดโกนประกอบด้วยโซ่ วงแหวนเชื่อมต่อ และมีดโกน มีดโกนเชื่อมต่อและยึดเข้ากับโซ่ผ่านวงแหวนเชื่อมต่อ และวัสดุถูกขนส่งโดยการกดหรือดึงของมีดโกน

(5) ช่องกลาง

ร่องกลางเป็นส่วนหลักของสายพานลำเลียงแบบโซ่ราง และมีหน้าที่รองรับวัสดุและนำโซ่มีดโกน

(6) หางท้าย

ส่วนท้ายรองรับชุดล้อท้ายและอุปกรณ์ปรับความตึงเป็นหลัก

(7) ชุดประกอบล้อท้าย

ชุดล้อหลังประกอบด้วยเพลา เฟือง และลูกปืน

(8) อุปกรณ์ปรับความตึง

หน้าที่หลักของอุปกรณ์ปรับความตึงคือการดึงที่นั่งแบริ่งของเฟืองท้ายผ่านแกนสกรู เพื่อให้เฟืองท้ายเคลื่อนไปข้างหลังเพื่อตึงโซ่มีดโกน









ผงถ่านหิน, ถ่านหินบด, เขม่า, คาร์บอนแบล็ค, แอมโมเนียมไบคาร์บอเนต, ผงไพไรต์, แอมโมเนียมคลอไรด์, ผงเข้มข้นทองแดง, ผงอลูมินา, ผงยิปซั่ม, ผงหินปูน, ผงโซดา, ยูเรีย, ถ่านกัมมันต์, โซเดียมออกไซด์, กรดซิลิคอนแคลเซียม, ผงแร่ใยหิน, เรซินสังเคราะห์, ผงยาง, แคลเซียมคาร์ไบด์, เครื่องปั้นดินเผาสิบ, ปุ๋ยสังเคราะห์, ยาฆ่าแมลงชนิดผง, แคลเซียมซัลเฟต, ไทอามีน, โซดาแอช, ยาผง, ข้าวสาลี, ถั่วเหลือง, ข้าว, น้ำตาล, แป้ง, ถ่านบด, เศษไม้, ขี้เลื่อย, ผงซักฟอกสังเคราะห์โพลีไวนิลแอลกอฮอล์, ปุ๋ยฟอสเฟตเถ้าลอย ฯลฯ





อุณหภูมิสูง เป็นพิษ ไวไฟและระเบิดได้ มีฤทธิ์กัดกร่อนสูง มีฤทธิ์กัดกร่อนสูง มีความยึดเกาะสูง มีสารแขวนลอยสูง มีของเหลวสูง แข็งและเปราะ วัสดุที่ไม่ต้องการแตกหัก







(1) ก่อนสตาร์ทรถ ตรวจสอบว่าทุกส่วนของอุปกรณ์หลวมหรือไม่ และแรงดันไฟฟ้าเป็นปกติหรือไม่ ว่าระบบหล่อลื่นและระบบหล่อเย็นอยู่ในสภาพดีหรือไม่ ควรมีสัญญาณเตือน หรือมาตรการต่างๆ

(2) หลังจากสตาร์ทแล้ว ให้ตรวจสอบอุปกรณ์ว่ามีเสียงผิดปกติ การสั่นสะเทือน ฯลฯ หรือไม่

(3) สังเกตการทำงานของอุปกรณ์ในเวลาระหว่างการทำงานไม่ว่ามอเตอร์และตัวลดจะมีเสียงรบกวนผิดปกติหรือไม่ ไม่ว่าโซ่มีดโกนจะลอยอยู่ ไม่ว่ามีดโกนจะเบ้หรือไม่ ฯลฯ

(4) ห้ามมิให้ขนส่งวัสดุที่มีขนาดบล็อกใหญ่กว่าข้อกำหนด (สูงกว่า 300 มม.) โดยเด็ดขาด

(5) ห้ามมิให้บำรุงรักษา ปรับ และทำความสะอาดวัสดุโดยเด็ดขาดเมื่อมีดโกนทำงาน

(6) อย่าเปิดประตูตรวจสอบที่ส่วนท้ายเมื่ออุปกรณ์กำลังทำงาน:

(7) เมื่อมีดโกนหยุดกะทันหัน ควรค้นหาสาเหตุของการหยุดก่อนที่จะรีสตาร์ท และจะสามารถเริ่มทำงานได้หลังจากการแก้ไขปัญหาเท่านั้น





บริการก่อน{0}}การขาย:

• แนะนำลูกค้าในการเลือกรุ่นอุปกรณ์ที่เหมาะสม
• ส่งบุคลากรด้านวิศวกรรมและด้านเทคนิคไปยังไซต์การผลิตทันเวลาเพื่อวางแผนไซต์สำหรับลูกค้า ออกแบบกระบวนการและโซลูชันที่เหมาะสม
• เราสามารถออกแบบและผลิตสินค้าตามความต้องการพิเศษของลูกค้าเพื่อตอบสนองความต้องการที่แตกต่างกันของนักลงทุน



บริการขาย:

• การตรวจสอบผลิตภัณฑ์อย่างเข้มงวดก่อนออกจากโรงงาน
• จัดส่งตามสัญญา



บริการหลังการขาย-:

• ระยะเวลาการรับประกันหลักของอุปกรณ์ที่บริษัทของเราขายคือหนึ่งปี (ยกเว้นความล้มเหลวหรือความเสียหายที่เกิดจากปัจจัยของมนุษย์ ปัจจัยด้านเชื้อเพลิงหรือปรากฏการณ์ทางธรรมชาติที่ไม่อาจต้านทานได้ และชิ้นส่วนที่เปราะบางจะไม่ครอบคลุมอยู่ในการรับประกัน: หัวฉีดน้ำมันเชื้อเพลิง หัวปั๊ม ดวงตาที่ไวต่อแสง ฯลฯ)
• หากความล้มเหลวของอุปกรณ์เกิดจากปัจจัยมนุษย์ ต้นทุนจะถูกเรียกเก็บตามราคาโรงงาน
• หลังจากได้รับแจ้งการรับประกันแล้ว ให้ตอบกลับคำแนะนำทางเทคนิคภายใน 2 ชั่วโมง. 24 ชั่วโมงเพื่อแก้ไขปัญหา







เจิ้งโจว Odifei เครื่องจักรอุปกรณ์ Co., Ltd. มุ่งเน้นไปที่การลำเลียงอุปกรณ์เป็นเวลา 17 ปี ธุรกิจหลักคือ: ลิฟต์แนวตั้งสั่นสะเทือนเกลียว, เครื่องป้อนไม้ระแนง, สายพานลำเลียงแผ่นโซ่, สายพานลำเลียงไม้ระแนง, สายพานลำเลียงมีดโกน, สายพานลำเลียงมุมขนาดใหญ่, สายพานลำเลียงสกรู, สายพานลำเลียงถังโซ่, ลิฟต์ถังสายพาน TD, ลิฟต์ถังโซ่โซ่ TH, ลิฟต์ถัง NE, สายพานลำเลียงแบบราง, สายพานลำเลียง TD75 (หรือสายพานลำเลียง), สายพานลำเลียงแบบเคลื่อนที่, สายพานลำเลียงที่มีซี่โครงมุมเอียงขนาดใหญ่; สกรูลำเลียง, สกรูลำเลียงแบบไม่มีเพลา; สายพานลำเลียงแผ่นโซ่เบา กลาง และหนัก เครื่องสายพานลำเลียงถังโซ่, สายพานลำเลียงปูนเม็ดราง SCD; เครื่องผสมเพลาคู่แนวนอน เครื่องป้อนจานเบา ปานกลาง และหนัก เครื่องป้อนการสั่นสะเทือนของมอเตอร์ GZG; หน้าจอทรอมเมล, หน้าจอทรอมเมลแบบไม่มีเพลา;

ในปี 2010 ทีม R&D ของบริษัทของเราเข้าสู่อุตสาหกรรมการรีไซเคิลทรัพยากร และได้พัฒนาสายพานลำเลียงที่มีเกล็ดสำหรับบำบัดขยะในครัวเรือนอย่างต่อเนื่อง การคัดกรองขยะในครัวเรือนและการคัดแยกทรอมเมลแบบไม่มีเพลา เครื่องป้อนแผ่นระแนงขยะจากการก่อสร้าง และเครื่องลำเลียงเศษเกล็ดจากเตาอาร์คไฟฟ้า ซึ่งไม่เพียงแต่สร้างเท่านั้น แต่ยังสร้างผลประโยชน์ทางสังคมและสิ่งแวดล้อมตามวัตถุประสงค์ และเป็นส่วนที่ขาดไม่ได้ของห่วงโซ่อุตสาหกรรมการรีไซเคิลทรัพยากร

เจิ้งโจว Odifei เครื่องจักรอุปกรณ์ Co., Ltd. ได้ดำเนินการนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่องด้วยจิตวิญญาณแห่งความเป็นเลิศ และได้พัฒนาผลิตภัณฑ์ใหม่ที่ใช้งานได้จริงหลายอย่าง ผลิตภัณฑ์มีการออกแบบขั้นสูง การผลิตที่ดี ประสิทธิภาพที่เชื่อถือได้ มีขั้นสูงระดับสากล ขายดีในและต่างประเทศ และมีเป้าหมายที่จะเป็นผู้นำในอุตสาหกรรม!







ถาม: กะพ้อลิฟต์ประกอบด้วยส่วนประกอบบางส่วน

A: ฮอปเปอร์: ติดอยู่บนเทป (หรือโซ่ดึง) มีสามแบบ

ถังลึก - เหมาะสำหรับวัสดุที่หลวม

ถังตื้น - วัสดุที่มีความหนืดสูง

ถังสามเหลี่ยม - วัสดุที่หนักและเป็นก้อน

เชลล์: ระบบส่งกำลังและตัวหยุด-ในตัว

ร่างกาย: แผ่นเหล็กบางถูกเชื่อมเข้ากับเปลือกสี่เหลี่ยมและการติดตั้งเบี่ยงเบนไป

ด้านล่าง: ติดตั้งอุปกรณ์ปรับความตึง



ถาม: บัคเก็ตลิฟต์มีหลายประเภท

ตอบ: 1. ตามรูปแบบเค้าโครง: สามารถแบ่งออกเป็นประเภทแนวตั้งและประเภทเอียง

2. ตามวิธีการปล่อยที่แตกต่างกัน: สามารถแบ่งออกเป็นแรงเหวี่ยง, แรงโน้มถ่วงและไฮบริด

3. ตามวิธีการชาร์จที่แตกต่างกัน: สามารถแบ่งออกเป็นประเภทการขุดและประเภทการฉีด

4. ตามโครงสร้างของถัง: สามารถแบ่งออกเป็นถังตื้น ถังลึก และถังสามเหลี่ยม

5. ตามส่วนประกอบแรงดึงที่แตกต่างกัน: สามารถแบ่งออกเป็นเทปและโซ่เหล็ก



ถาม: หลักการทำงานของลิฟต์ถังคืออะไร

ตอบ: หลักการทำงานของการลำเลียงของลิฟต์ถังมีดังนี้: ถังจะตักวัสดุจากที่จัดเก็บด้านล่าง ยกขึ้นไปด้านบนด้วยสายพานลำเลียงหรือโซ่ พลิกลงหลังจากข้ามล้อด้านบน และลิฟต์ถังจะทิ้งวัสดุลงในช่องที่ยอมรับ สายพานขับเคลื่อนของลิฟต์ถังที่ขับเคลื่อนด้วยสายพาน-โดยทั่วไปจะใช้สายพานยางซึ่งติดตั้งอยู่ที่ดรัมขับด้านล่างหรือด้านบน และดรัมเปลี่ยนเส้นทางด้านบนและด้านล่าง โดยทั่วไปแล้ว บัตเตอร์ลิฟต์ที่ขับเคลื่อนด้วยโซ่-จะมีโซ่ส่งกำลังแบบขนานสองเส้น โดยมีเฟืองส่งกำลังหนึ่งคู่ที่ด้านบนหรือด้านล่าง และเฟืองเปลี่ยนเส้นทางคู่หนึ่งที่ด้านล่างหรือด้านบน โดยทั่วไป กะพ้อลิฟต์จะติดตั้งกล่องหุ้มเพื่อป้องกันไม่ให้ฝุ่นปลิวไปในกะพ้อลิฟต์



ถาม: ลิฟท์ถังมีข้อดีและข้อเสียอย่างไร

ตอบ: ข้อดี:

1. โครงสร้างเรียบง่าย ขนาดด้านข้างมีขนาดเล็ก และพื้นที่พื้นมีขนาดเล็ก

2. ความสูงในการยกมีขนาดใหญ่ ความสามารถในการลำเลียงดี ร่างกายปิดสนิท และมลภาวะต่อสิ่งแวดล้อมมีน้อย

3. การใช้พลังงานต่ำ

ข้อบกพร่อง:

1. ง่ายต่อการปิดกั้นเมื่อมีการบรรทุกเกินพิกัดและสวมใส่ถังได้ง่าย

2. เหมาะสำหรับการลำเลียงสินค้าเทกองขนาดผง เม็ดเล็ก และขนาดกลาง- เช่น ธัญพืช ถ่านหิน ทราย ฯลฯ

3. สินค้าไม่สามารถขนส่งในแนวนอนได้



ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่? เมื่อสร้างกสายพานลำเลียงแบบรางน้ำ,ลิฟท์ถังเหมาะกับวัสดุอะไรอีกบ้าง?

A: เราเป็นโรงงานที่ก่อตั้งเมื่อปี พ.ศ. 2550 โดยเชี่ยวชาญด้านการผลิตรอกสั่นสะเทือนแนวตั้ง ลิฟต์สั่นสะเทือนแนวตั้ง ลิฟต์ถัง สายพานลำเลียง สายพานลำเลียงขนาด สกรูลำเลียง ฯลฯ ลิฟต์ถังสามารถใช้ในอุตสาหกรรมเคมี อุตสาหกรรมเซรามิก อุตสาหกรรมอาหาร อุตสาหกรรมโลหะ ฯลฯ



ถาม: แล้วอะไหล่ล่ะ?

ตอบ: เราจัดหาอะไหล่ในราคาต้นทุนเสมอและแจ้งรายการอะไหล่เมื่อคุณซื้อเครื่อง



ถาม: คุณจะทดสอบสายพานลำเลียงแบบรางน้ำก่อนส่งมอบ?

ตอบ: ได้ เราจะทดสอบเครื่องจักรและสายการผลิตแต่ละเครื่องก่อนจัดส่ง และส่งวิดีโอการทำงานไปให้คุณ คุณสามารถตรวจสอบกับเราก่อนจัดส่งได้











1. ความหนาแน่นรวมของวัสดุ: r=0.2-1.8t/m³

2. อุณหภูมิ: อุณหภูมิของวัสดุ t <100 องศา

3. ปริมาณความชื้น: สำหรับวัสดุทั่วไปไม่ควรนวดวัสดุเป็นลูกบอลและไม่หลุดง่าย สำหรับวัสดุที่เพิ่มความยึดเกาะและความสามารถในการอัดตัวหลังจากความชื้นเพิ่มขึ้น ไม่ควรยึดวัสดุเข้ากับเครื่องขูดอย่างจริงจัง

4. ขนาดอนุภาค: ขนาดอนุภาคของวัสดุสัมพันธ์กับความแข็ง หากขนาดอนุภาคใหญ่เกินไปก็จะขนส่งได้ยาก





เนื่องจากเงื่อนไขการใช้งานที่แตกต่างกัน พื้นที่การใช้งาน และความหนาของตะเข็บถ่านหิน ข้อกำหนดสำหรับความสามารถในการลำเลียงและความยาวของการวางจึงแตกต่างกันเช่นกัน ดังนั้นจึงมีสายพานลำเลียงแบบโซ่รางหลายประเภทที่ผลิตและใช้ทั้งในและต่างประเทศ







1. โปรดระบุชื่อวัสดุ ความถ่วงจำเพาะ ขนาดอนุภาค ฯลฯ

2. มีลักษณะอื่นอีกหรือไม่ เช่น ความหนืด อุณหภูมิ การกัดกร่อน เป็นต้น

3. การลำเลียงความยาว การลำเลียงในแนวนอน หรือการลำเลียงแบบเอียง?

4.กำลังลำเลียง/ชม



หากคุณสนใจใน Trough Chain Conveyor โปรดติดต่อเราภายใน 24 ชั่วโมง!
